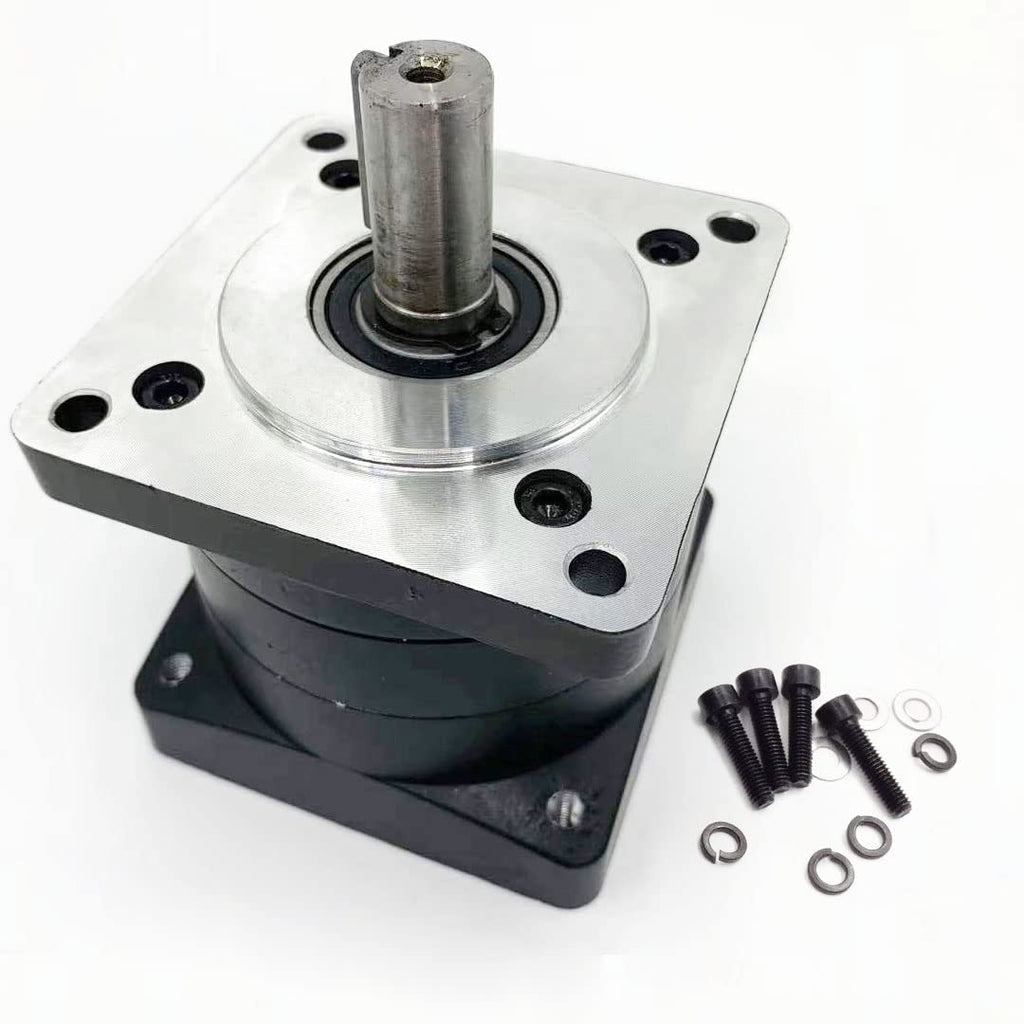

Hộp số hành tinh tỷ số truyền 10:1 cho động cơ NEMA 34 – Trục vào 1/2" (12.7 mm), trục ra 16 mm – Ứng dụng cho máy CNC, máy cưa vòng. Hộp số hành tinh tỷ số truyền 10:1 cho động cơ NEMA 34 – Trục vào 1/2" (12.7 mm), trục ra 16 mm – Ứng dụng cho máy CNC, máy cưa vòng.
chitietmaypro
Hộp số hành tinh tỷ số truyền 10:1 cho động cơ NEMA 34 – Trục vào 1/2" (12.7 mm), trục ra 16 mm – Ứng dụng cho máy CNC, máy cưa vòng.
Thương hiệu: Bestopper
Tốc độ định mức: 3000 v/ph
Khối lượng: 2.27 kg
Hãng sản xuất: Bestopper
Thông số và đặc tính kỹ thuật
· Lỗ trục vào đường kính 1/2" (12.7 mm), phù hợp với động cơ có trục 12.7 mm (không rãnh then). Trục ra đường kính 16 mm.
· Hộp số sử dụng mặt bích vào và ra chuẩn NEMA 34, tương thích với động cơ bước mặt bích 86 mm và các loại động cơ khác có kích thước lắp tương ứng.
· Tốc độ định mức 3000 RPM, tỷ số truyền 10:1.
o Mô-men giữ định mức (rated holding torque): 50 N·m
o Mô-men giữ cực đại (max holding torque): 80 N·m
· Thiết kế nhỏ gọn, dễ lắp đặt với 4 vít bắt mặt bích. Chiều dài thân hộp số 94 mm, phù hợp với các hệ thống có không gian hạn chế cho bộ truyền.
· Hộp số hành tinh NEMA 34 được dùng kết hợp với động cơ bước để giảm tốc – tăng mô-men, ứng dụng rộng rãi trong máy CNC, bao gồm máy phay, máy tiện, máy bàn, máy đóng gói, v.v.
Kích thước đóng gói: 8.15 × 5.71 × 5.55 inch; khối lượng 5 lb
Mã sản phẩm: 86PX-10 12.7 mm
Đặc tính bổ sung
· Trục vào 1/2" phù hợp động cơ trục 12.7 mm (không rãnh then).
· Trục ra 16 mm tích hợp rãnh then 5×5×25 mm.
· Mặt bích vào/ra chuẩn NEMA 34 – tương thích với động cơ bước 86BYG và các động cơ có lỗ lắp đồng dạng.
· Cung cấp kèm 4 vít lắp đặt. Hộp số kích thước nhỏ, thuận tiện cho hệ thống có giới hạn về không gian.
Tỷ số truyền khả dụng
· Cấp I: 4:1, 5:1, 6:1, 10:1
· Cấp II: 16:1, 20:1, 24:1, 30:1, 36:1
Ứng dụng
Hộp số hành tinh được sử dụng để giảm tốc và tăng mô-men giữ, ứng dụng phổ biến trong các thiết bị CNC như máy khắc, máy phay, máy tiện, máy bàn, máy mài, và các hệ thống truyền động tải trọng trung bình đến nặng.
